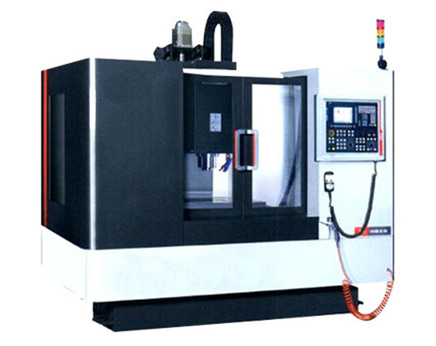

VMC850/855立式加工中心

2024-03-12 21:52:00

722次

详细介绍：

VMC850加工中心和VMC855加工中心主轴无级调速，主传动中带有位置环反馈，机床可实现高速刚性攻丝。采用立柱固定形式，X、Y轴水平十字运动，主轴箱垂直运动采用机械重锤式平衡，运动灵活、平稳。床身立柱等基础件采用热对称和箱形筋板设计

主要术参数	MAIN TECHNICAL DATA	单位	VMC850	VMC855
X轴行程	X-axis travel	mm	800	800
Y轴行程	Y-axis travel	mm	500	550
Z轴行程	Z-axis travel	mm	500	550
工作台尺寸	Table size (LXdegrees)	mm	1000 X 500	1000 X 550
工作台醉大承重	Maximum table load	kg	600	650
T型槽(槽数X宽度)	T~sIot (sIot number X w i dth)	mm	5X18	5X18
主轴锥度	Spindle taper		BT40-150	BT40-150
主轴功率	Spindle power	KW	7.5	7.5
主轴醉大转速	Maximum spindle speed	rpm	8000	8000
快速移动(X/Y/Z)	Rapid traverse(X/Y)	mm/min	30/30/20	36/36/36
切削进给	Cutt i ng feed	mm/min	1-10000	1-10000
丝杠	Screw	mm	40/16	40/16
直线导轨	Linear guide	mm	35 滚柱	ZY45 X35 滚柱
主轴中心至工作台距离	Spindle nose and table surface	mm	105-605	120-670
主轴中心至立柱导轨面距离	Spindle center to colum surface distance rai I	mm	550	595
定位精度	Pos i t i on i ng accuracy	mm	0. 008	0. 008
重复定位精度	Repeat accuracy	mm	0. 005/300	0. 005
机床重量	Machine weight, (about)	kg	5000	5500
外形尺寸	Dinensions	mm	2600 X 2400 X 2500	2600 X 2450 X 2500
