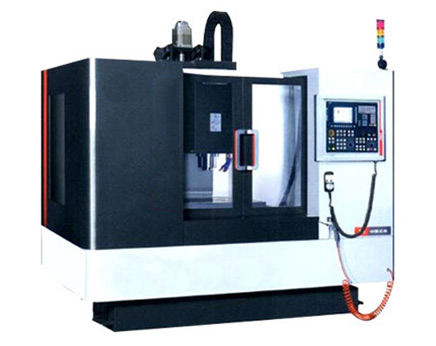

VMC530/550立式加工中心

2024-03-12 21:50:06

812次

详细介绍：

主轴无级调速，主传动中带有位置环反馈，机床可实现高速刚性攻丝。采用立柱固定形式，X、Y轴水平十字运动，主轴箱垂直运动采用机械重锤式平衡，运动灵活、平稳。床身立柱等基础件采用热对称和箱形筋板设计

主要技术参数	MAIN TEOWICAL DATA	单位	VMC530(硬轨)	VMC550 (线轨)
X轴行程	X-axis travel	mm	500	500
Y轴行程	Y-axis travel	mm	350	350
Z轴行程	Z-axis travel	mm	450	450
工作台尺寸	Table size (LXdegrees)	mm	1000 X 260	800 X 260
工作台醉大承重	Maximum table load	kg	200	200
T型槽(槽数x宽度x间距)	T-s lot (slot nurber Xwidth)	mm	5X12-49	3X12-78
主轴锥度	Spindle taper		BT40-120	BT40-120
主轴功率	Spindle power	KW	3.7	3.7
主轴醉大转速	Maximum spindle speed	rpm	6000/8000 (可选)	6000/8000 （可选)
快速移动(X/Y/Z)	Rapid traverse(X/Y)	m/min	15/15/10	24/24/20
切削进给	Cutt i ng feed	m/min	1-5000	1-5000
丝杠	Screw	mm	Aug-32	12月26日
直线导轨	Linear guide	mm	硬轨贴塑	XY30/ Z35滚珠
主轴鼻端至工作台距离	Spindle nose and table surface	mm	80-480	80-530
主轴中心至立柱导轨面距离	Spindle center to colum surface distance rai I	mm	380	380
定位精度	Pos i t i on i ng accuracy	mm	0.01	0.008
重复定位精度	Repeat accuracy	mm	0. 01	0.005/300
机床重量	Machine weight, (about)	kg	1600	1600
外形尺寸	Di nensi ons	mm	2000X1700X 2300	2000X1700 X 2300
